Тепловизор-дрон Flir Aerial

Описание тепловизора дрона Flir Aerial
Технические характеристики тепловизора дрона Flir Aerial
Комплект поставки тепловизора дрона Flir Aerial

Пример термограмм, отснятых тепловизором дроном Flir Aerial

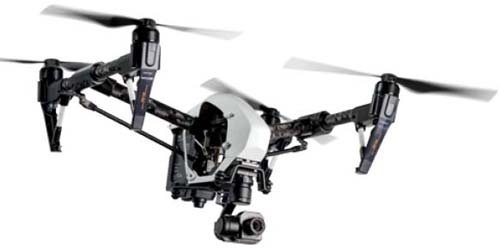

тепловизор дрон Flir Aerial Zenmuse XT         тепловизор квадрокоптер Flir Aerial Zenmuse XT

Скачать описание на тепловизор - дрон Flir Aerial в формате pdf


Описание тепловизора-дрона Flir Aerial

Тепловизор - дрон Flir Aerial готовое решение для тепловизионной съемки с воздуха. Преимущество комплекта от двух передовых производителей дронов DJI и тепловизионных модулей Flir - это надежный квадрокоптер DJI Inspire со стабилизированным подвесом и камерой DJI Zenmuse X3 4k, а также с тепловизором Flir Zenmuse XT, который дает высококачественные тепловизионные снимки. Есть возможность заказать только тепловизор на подвеске с ПО для установки на свой квадрокоптер.

Технические характеристики тепловизора-дрона Flir Aerial:

Характеристики
FLIR Aerial Home Inspection Kit
FLIR Aerial Commercial Building Inspector
Диапазон измерений температуры. °С
от -25 до +135 °С (высокий коэффициент усиления) / от -40 до + 550 °С (низкий коэффициент усиления)
Детектор

Неохлаждаемая микроболометрическая матрица
336 x 256 элементов

Измерение в центральной точке 4х4 пикселя
(Версия R по всему полю)

Неохлаждаемая микроболометрическая матрица
640 x 512 элементов

Измерение в центральной точке 4х4 пикселя
(Версия R по всему полю)

Порог температурной чувствительности
<50 мК при +30 °С
Погрешность измерения температуры
±20°C (±5°C для версии R)
Оптическое поле зрения. по горизонтали x по вертикали. Минимальное фокусное расстояние. Пространственное разрешение IFOV
49.1° x 37.4°, от ~1.2 м, 2.519 мрад.
(Возможна другая оптика под заказ)
45° x 37°, от ~2.2 м, 1.308 мрад.
(Возможна другая оптика под заказ)
Спектральный диапазон
7.5–13.5 мкм
Частота развертки изображения. кадров/с
9 Гц/ 30 Гц
Система наведения/указания
Лазера нет
Дополнительные функции
Функции отображения
Фокусировка
Фиксированный фокус
Регулируемая излучательная способность
от 0.01 до 1.00
Дисплей
-
Передача данных
USB 2.0
Устройство памяти

Карта памяти Micro SD. В комплекте 16 GB Class 10, поддержка карт до 32 GB

Защита от внешних воздействий
?
Источник питания
Аккумулятор (LiPo) стандарт 4500 mA h, спец. заказ 5700 mA h
Время автономной работы от батарей
18 мин. полета
Условия эксплуатации: Температура окружающей среды, Относительная влажность
-10 °C ... +40 °C
5% ... 95% без конденсации,
Условия хранения: Диапазон окружающих температур, Относительная влажность
-30 °C ... +70 °C
5% ... 95% без конденсации
Габаритные размеры. длина x ширина x высот
Тепловизионный модуль 103 х 74 х 102 мм (дрон: 438 х 451 х 301 мм)
Вес (вместе с батареями) не более
Тепловизионный модуль - 270 г (укомплектованный дрон - 3кг)

Характеристики дрона

Колеблющаяся точность (P режим)

  1. Вертикально 0.5 м
  2. Горизонтально 2.5 м

Максимальная угловая скорость

  1. Уклон: 300°/с
  2. Отклонение от курса: 150°/с

Максимальный угол наклона

35°

Максимальная скорость подъема

5 м/с

Максимальная скорость спуска

4 м/с

Максимальная скорость

22 м/с (ATTI mode, без ветра)

Максимальная высота на уровнем моря
Максимальная высота подъема дрона

4500 м
Программно ограничено: 120 м

Максимальный ветер

10 м/с

Максимальное время полета
~ 18 минут

Контролируемые удаленно параметры обзора

• угол: +35° - -90°
• панорамирование: ±320°
• вращение: ±15°



Комплект поставки тепловизора - дрона Flir Aerial:

• Квадрокоптер Inspire T600
• Тепловизор Zenmuse XT со стабилизированным подвесом
• Цифровая камера Zenmuse X3 со стабилизированным подвесом
• Пульт управления
• Аккумуляторы
• ПО для съемки и анализа FLIR Tools+
• Monitor hood
• iPad по заказу
• Защитный кейс для переноски

Дополнительно поставляется:
• Аккумулятор;
• Дополнительный пульт для пилота или оператора

тепловизор Flir Aerial комплект поставки

Пример термограмм, отснятых тепловизором - дроном Flir Aerial:

Термограмма крыши дома сверху.

Термограмма крыши дома тепловизором Flir Aerial

Пролетая над гнездом кукушки с тепловизором Flir Aerial.

Термограмма утечек тепла с крыш тепловизором Flir Aerial
